一、概述

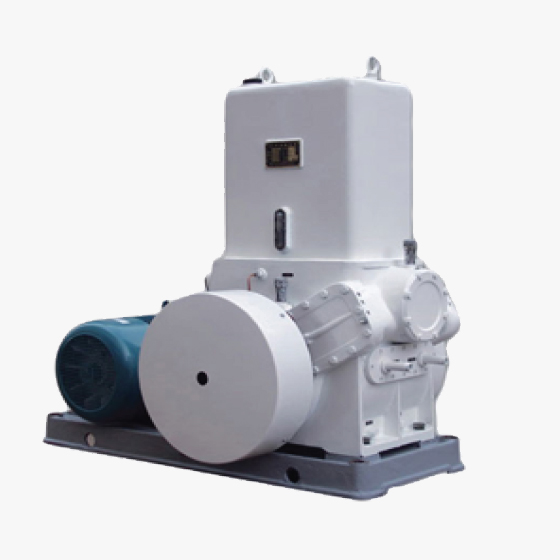

滑阀泵有H、MH型，，，，，，，，双级2H型，，，，，，，，广泛用于制药、电子、冶炼、陶瓷、航空、实验室等多种场合，，，，，，，，真空镀膜、真空干燥、真空脱气、真空浸渍、真空烧结、真空热处理、真空浓缩、真空反应、真空模拟实验等真空作业上。。。。。。。？？？？？？傻ザ朗褂，，，，，，，，可作为罗茨泵、油扩散泵、分子泵等高真空泵的前级泵。。。。。。。

二、滑阀泵结构与工作原理

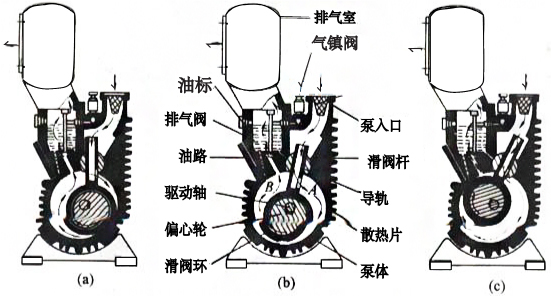

1、滑阀泵中，，，，，，，，与泵腔同心的驱动轴带动偏心轮旋转偏心轮旋转，，，，，，，，偏心轮带动滑阀环运动，，，，，，，，使滑阀杆在导轨中上下滑动和左右摆动。。。。。。。

2、滑阀将泵腔分成A、B两个部分。。。。。。。当驱动轴按图中所示方向转动时，，，，，，，，A腔容积增加，，，，，，，，压力降低，，，，，，，，气体经滑阀杆A腔一侧的开口进入A腔，，，，，，，，此时处于吸气过程。。。。。。。

3、当滑阀处于左上方位置时(图c中)，，，，，，，，A腔容积达最大，，，，，，，，此时进气口与A腔隔绝，，，，，，，，完成吸气过程;B腔容积减小，，，，，，，，压缩气体。。。。。。。

4、当B腔内气体压力达到排气压力时，，，，，，，，推开油封的排气阀，，，，，，，，开始排气。。。。。。。当滑阀处于左上方位置时排气终了。。。。。。。

三、内部结构剖析

四、滑阀真空泵特点

滑阀式真空泵与体积和转速相同的其他型式的泵相比，，，，，，，，由于滑阀体尺寸较小，，，，，，，，抽速较大。。。。。。。但由于滑阀杆摆动的幅度很大，，，，，，，，这种结构只使用于小型泵。。。。。。。在实际产品中，，，，，，，，均采用以滑阀杆与滑阀环做成一体的结构。。。。。。。

滑阀泵出口处应设置油雾捕集器，，，，，，，，用以捕集和回收由排气阀排除的混在被抽气体中的油滴，，，，，，，，既可以节省泵油，，，，，，，，又可以减少对环境的污染。。。。。。。
